青 島 科 技 大 學

　　2008年碩士研究生入學考試試題

　　考試科目：電子學

　　注意事項：1.本試卷共 10 道大題，滿分 150 分;

　　2.本卷屬試題卷，答題另有答題卷，答案一律寫在答題卷上，寫在本試題卷上或草紙上均無效。要注意試卷清潔，不要在試卷上涂劃;

　　3.必須用藍、黑鋼筆或簽字筆答題，其它均無效。

　　﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡

　　一.選擇題(20分，每項1分)

　　選擇正確答案所對應的字母寫在答題紙上。

　　例：

　　MOSFET是指(A1.雙極性三極管;B1.金屬—氧化物—半導體場效應管;C1.結型場效應管)，其輸入電阻(A2.大;B2.小)。

　　(在答題紙上寫)題號 答： B1 A2 。

　　1. N型半導體的多子是自由電子，N型半導體 ____。(A. 帶正電 B.帶負電C.不帶電)

　　2. 穩壓二極管的穩壓區是__________區。(A.正向?qū)�通B.反向截止C.反向擊穿)

　　3. 現有基本放大電路：

　　A.共射電路 B.共集電路 C.共基電路

　　D.共源電路 E.共漏電路

　　根據要求選擇合適電路組成兩級放大電路。

　　(1)要求輸入電阻為1kΩ至2kΩ，電壓放大倍數大于3000，第一級應采用 ，第二級應采用 。

　　(2)要求輸入電阻大于10MΩ，電壓放大倍數大于300，第一級應采用 ，第二級應采用 。

　　4. 選用差分放大電路的原因是________。

　　A.克服溫漂 B. 提高輸入電阻 C.穩定放入倍數

　　5. 集成運放電路采用直接耦合方式是因?yàn)開_______。

　　A.可獲得很大的放大倍數 B. 可使溫漂小 C.集成工藝難于制造大容量電容

　　6. 測試放大電路輸出電壓幅值與相位的變化，可以得到它的頻率響應，條件是_____。

　　A.輸入電壓幅值不變，改變頻率

　　B.輸入電壓頻率不變，改變幅值

　　C.輸入電壓的幅值與頻率同時變化

　　7. 對于放大電路，所謂開環是指________。

　　A. 無信號源 B. 無反饋通路 C. 無電源 D. 無負載

　　8. 已知交流負反饋有四種組態：

　　A.電壓串聯負反饋 B.電壓并聯負反饋

　　C.電流串聯負反饋 D.電流并聯負反饋

　　選擇合適的答案填入下列空格內，只填入A、B、C或D。

　　(1)欲得到電流-電壓轉換電路，應在放大電路中引入____ ;

　　(2)欲將電壓信號轉換成與之成比例的電流信號，應在放大電路中引入____ ;

　　(3)欲減小電路從信號源索取的電流，增大帶負載能力，應在放大電路中引入____ ;

　　(4)欲從信號源獲得更大的電流，并穩定輸出電流，應在放大電路中引入____ 。

　　9.現有電路：

　　A. 反相比例運算電路 B. 同相比例運算電路 C. 積分運算電路

　　D. 微分運算電路 E. 加法運算電路 F. 乘方運算電路

　　選擇一個合適的答案填入空內。

　　(1)欲將正弦波電壓移相+900，應選用_____。

　　(2)欲將正弦波電壓轉換成二倍頻電壓，應選用_____。

　　(3)欲實現Au=-100的放大電路，應選用_____。

　　10. 選擇下面一個答案填入空中。

　　A. 容性 B. 阻性 C. 感性

　　當信號頻率等于石英晶體的串聯諧振頻率或并聯諧振頻率時，石英晶體呈_____;當信號頻率在石英晶體的串聯諧振頻率和并聯諧振頻率之間時，石英晶體呈_____;其余情況下，石英晶體呈_____。

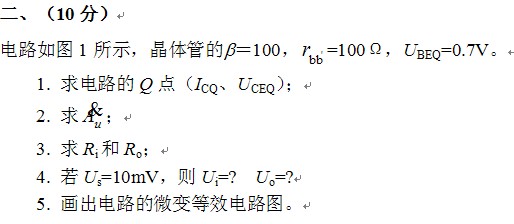

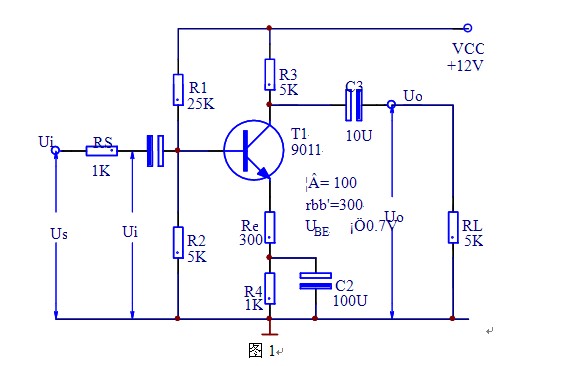

　　三、(15分)

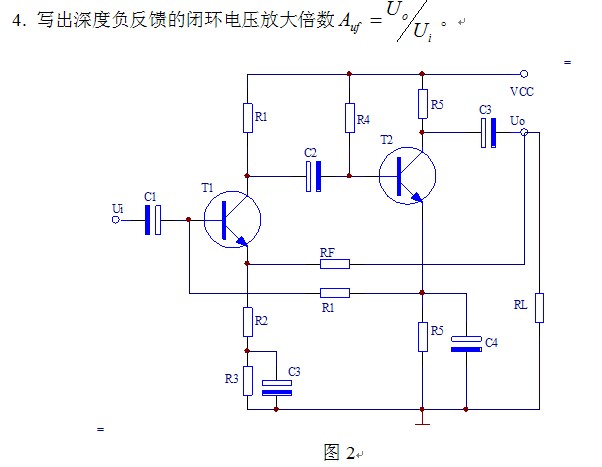

　　1. 圖2電路中有幾種級間反饋?寫出 級間反饋 的反饋元件和反饋通道。

　　2. 分析圖2電路中級間交流負反饋 的組態。

　　3. 級間交流負反饋對輸入電阻、輸出電阻有何種影響?

　　四、(10分)

　　寫出圖3所示運算放大器電路的輸出與輸入的關系式。圖中RW = R3 + R4

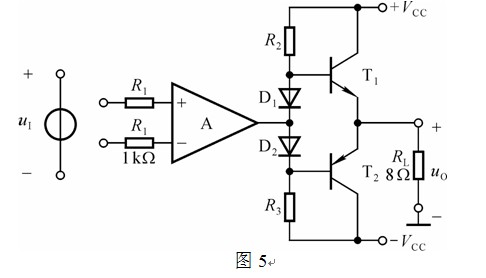

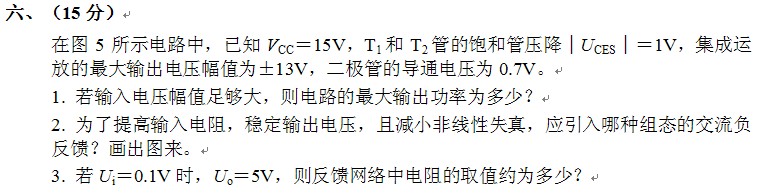

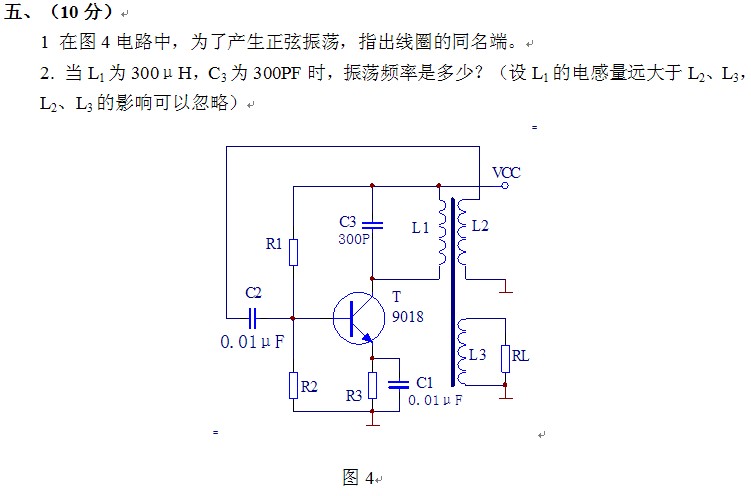

　　七、(20分)

　　組合邏輯電路設計

　　設計用3個開關控制一個電燈的電路，要求改變?nèi)魏我粋�(gè)開關的狀態都能控制電燈由亮變滅或者由滅變亮。要求用3-8譯碼器來實現。

　　八、(20分)

　　時序邏輯電路分析。

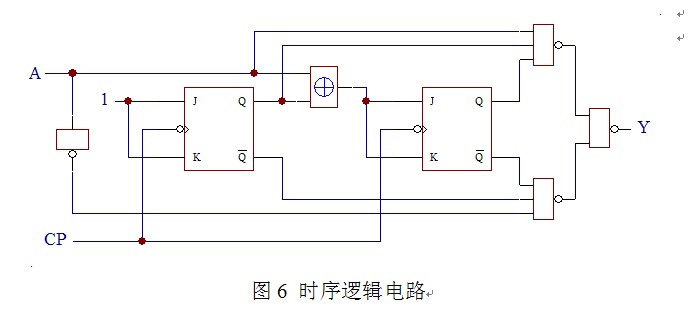

　　分析圖6中時序邏輯電路，寫出電路的驅動方程、狀態方程和輸出方程，畫出狀態轉換圖。

　　圖6 時序邏輯電路

　　九、(20分)

　　時序邏輯電路設計

　　設計一個可控進制的計數器，當輸入控制變量M=0時工作在五進制，M=1時工作在十五進制。在圖中標出計數輸入端和進位輸出端。

　　十、(10分)

　　寫出圖7中電路名稱，分析電路的功能，畫出Uo和Uc的波形圖，在圖中注明脈沖寬度和時間(單位是μS)。
